- Modell Nr.: G
- Anwendung : Universal- , Industriell , Power Tools
- Arbeitsgeschwindigkeit : Passen Sie Geschwindigkeit
- Erregungsmodus : Aufgeregt
- Funktion : Kontrolle
- Gehäuseschutz : Ex-Typ
- Anzahl der Pole : 8
- Aufbau und Wirkungsweise : Brushless
- Art : ZSN
- Bescheinigung : ISO9001 , CCC
- Trademark: D+R
- Packing: Wooden Case
- Standard: 1200*600*400
- Origin: China
- HS Code: 8501310000
- Production Capacity: 13000PCS/Y
Steuereinheit
D+R Steuereinheit wendet die variable Frequenzsteuerung an, die Technik durchfü Hrt; Der Steuerkreislä Uf
verwendet die high-precision CPU und alle Steuereinheiten erzielen Modularisierung
Variable Frequenzsteuertechnologie anwendend, D+R kann elektrischer Stellzylinder vollstä Ndig
die Umdrehungskinetik, -richtung und -drehkraft des Motors steuern; Kombiniert mit high-precision
zentrale Verfahrenstechnik, D+R elektrischer Stellzylinder besitzt seine eigenen eindeutigen Merkmale
Merkmals-Beschreibung:
Die hoch entwickelte variable Frequenz anwendend, die Technologie fä Hrt, flexiblen Start erzielen und
Abschaltung und unterdrü Cken den „Wasserhammereffekt“.
Geschwindigkeit und Drehkraft kö Nnen bidirektional separat eingestellt werden; Die groß E Modulationsreichweite
verringert groß Kosten und Typen Auswahlschwierigkeit der Benutzer
Flexible Steuerung der Steuerbetriebsarten-Wahl, der Schaltermenge und der analogen Menge (4-20mA), ETC…
Schaltungsentwurf und Befestigungsteillayout unterdrü Cken effektiv die elektromagnetische Stö Rung,
und stellt das bestä Ndige Geschä Ft der Produkte sicher
Zuverlä Ssiger Schaltungsentwurf und einfache Maschinerieentwurfszelle stellt lange Lebenszeit sicher
Standardfunktionen:
Vorstehende relative Vorteile und Funktionsmerkmale
01 | Non-intrusive Entwurf: Er kann einstellen, stö Bert und Steuerparameter ü Ber magnetische Taste auf Geschä Ftspanel oder -infrarot durch Ferncontroller, ohne den Maschinendeckel zu ö Ffnen |

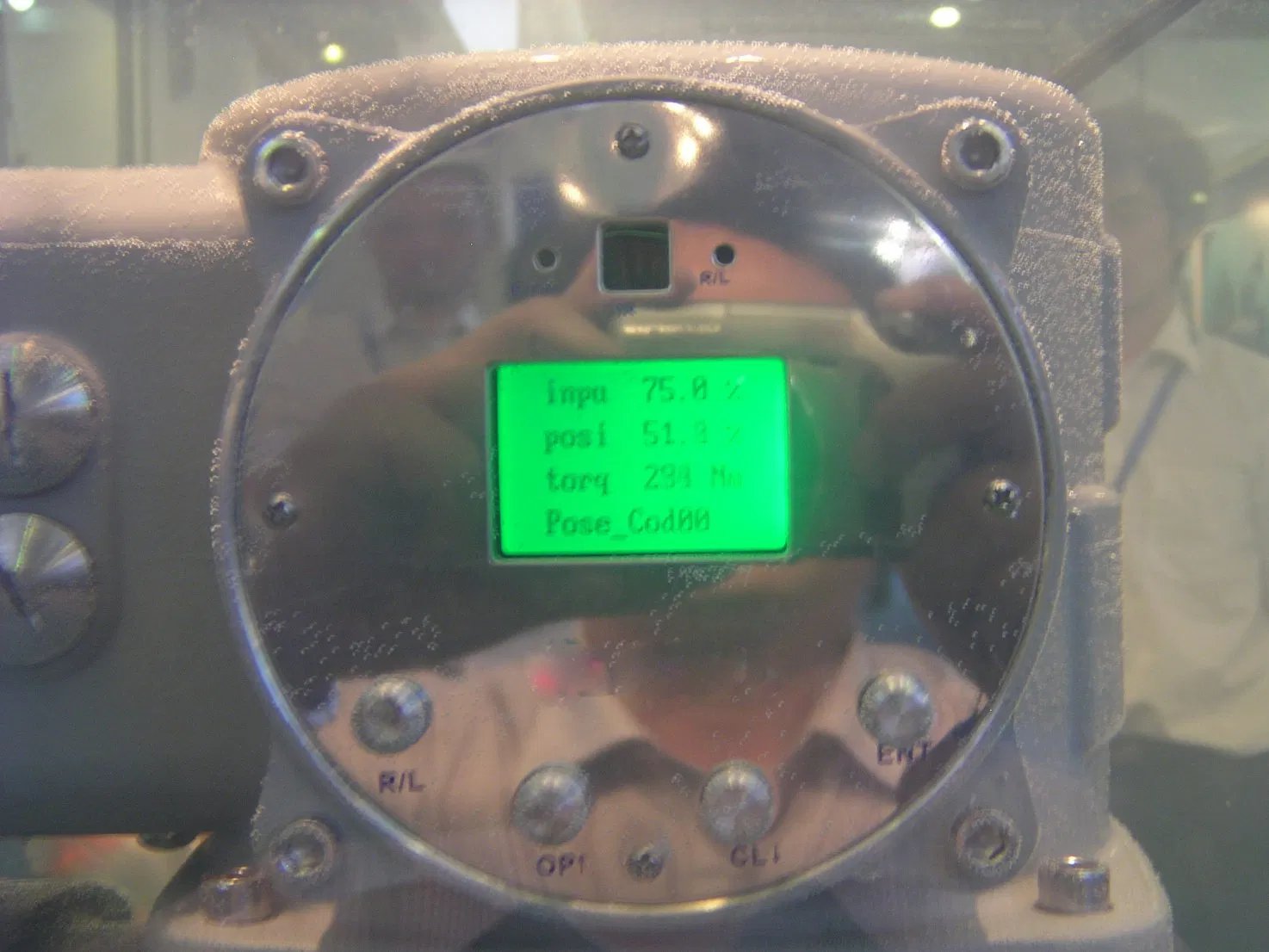

02 | Funktion der reichen Bildschirmanzeige: Alle Menü S -- Input/Output, verschiedene Warnung und Defektinformationen, etc., werden auf englisch angezeigt und Chinesen offenbar anstelle anstelle den Mustern und vom Code und werden frei ü Bertragen |
03 | Mechanische Ü Bertragung: Mit differenzialer Ü Bertragung des planetarischen Ganges hat sie sehr groß Es Laden und Auswirkungwiderstand Fä Higkeit; Mechanische Lebenszeit ist der der Endlosschrauben- und Gang- oder Sporngangzelle ü Berlegen |
04 | Variable Geschwindigkeit: Fü R Funktionsspezialgebiet des Ventils wird Geschwindigkeit in Kapitel 3 gesteuert: Verschiedene Geschwindigkeiten werden in Ventil eingestellt sich ö Ffnen/schließ Ender Moment u. Anfallabstand, Vertiefung, die Ventilschutz lö Sen, groß E Drehkraftfreigabe und Ventil geschlossen |
05 | Variable Drehkraft: Ausgabedrehkraft wird durch das Einstellen Motordrehzahl eingestellt; Das automatische Beurteilen und die Stufe modifyingshut. 1-4 ü Ber Drehkraftschutzwert behebt Vertiefung Typen Auswahlfehler. Maximale einstellende Reichweite ist Zeiten ≤ 2 des Standard-Anziehdrehmoments |
05 | Vermeidung des Wasserhammers und der Hohlraumbildungabnutzung: Volle Anfallgeschwindigkeit wird in 3 Stadien beziehungsweise gesteuert (Ö Ffnungsventil-Anfallreichweite - schließ Endes Ventil); Dynamische Ä Nderungen der Funktions-Anfallreichweite des Stellzylinders stimmt mit ü Berein Kennlinieä Nderungen des Ventilflusses |
07 | Einfache und zuverlä Ssige elektronische Anfallbegrenzung: Nachdem elektrisch oder manuell Ventil zu vö Llig geschlossener/geö Ffneter Position gefahren worden ist, Betä Tigen „bestä Tigen“ Schlü Ssel, die Ventilö Ffnung und closing Endpunkte sind bestä Tigt worden |
08 | Auto-recovery des Systemabsturzes durch starke Stö Rung: Wenn Stellzylindersystemabstü Rze wegen der starken u. Komplizierten Signalstö Rung, Kontrollsystem beurteilt schnell und stellt automatisch den ursprü Nglichen Laufstatus vor Systemabsturz innerhalb 200ms. Zurü Ck |
09 | Freie lokale/Fernü Bertragung: Der mechanische Entwurf ohne Kupplung aktiviert Handradumdrehung sogar in Laufstatus |
10 | Signaldefekt, ü Ber Bargeld/Temperatur Selbst-kennzeichnen u. Schü Tzen Phasenfolge, Phasenrü Ckstellung |
11 | Drehkraftstatus: Des Anzeigens, des Speicherns, des Durchstö Berns und Zeit Warnung festsetzen |
12 | Frictionless elektronische Bremsentechnologie prä Zisieren: Wenn der Stellzylinder empfä Ngt Positionsanweisungen „von geö Ffnetem/von nahem/von Anschlag " herausgegeben durch das DCS, beginnt CPU-Steuereinheit komplizierte Berechnungen in PID und repeatedlycompares Position und Geschwindigkeit; wenn Geschwindigkeit bis 0 sich verringert, wird Ventilposition genau auf die Zieleinheit verschoben |
13 | Elektronische aufhebentechnik, ohne Begrenzung auf das Beginnen von Frequenz verwenden |
14 | Stauen der Freigabe: Wenn Ventil geblockt erhä Lt, versucht Kontrollsystem automatisch 3 Rü Ckreiseauswirkungen innerhalb des Drehkraftschutzes Wert; Das Freigeben stauend, funktioniert Stellzylinder normalerweise; Andernfalls wird Fehlersignal herausgegeben |
15 | Modularbauweise: Unterschiedliches Getriebe, Bildschirmanzeigekammer, Steuerkammer und Verkabelung |
16 | Esd-Funktion (Funktion der Emergency Abschaltung) |
17 | Fieldbus: Die Entwurfsidee der standardisierten Mengekoexistenz der analogen Menge/Schalter, modularer steckbarer Entwurf vom HIRSCH ProFbus, Modbus. |
18 | Support der PDA Funktion (Zusatzeinrichtungen): |
1) Infrarotbluetooth automatische Recherche und Code-Abgleichen der Site-Zahl. | |
2) prü Fen 29 Arten Arbeitsstatus des Stellzylinders stä Ndig | |
3) Zugriff zu den elektronischen Archiven der Stellzylinder jederzeit. | |
4) spart der Stellzylinder Arbeitsstatus und Daten in den Abstä Nden von 20s, denn neueres Download und las | |
Energieeinsparung u. Umweltschutz: Verglichen mit Wechselstrommotor, kann es Energie durch 4 sparen |
D+R G Seriendauermagnetgleichstrom-Geschwindigkeit, die elektrischen Stellzylinderauswahltisch regelt
[Erste Seite Hohe Hochgeschwindigkeitsprä Zision]
Auswahl-Tisch (Teil-drehen) | |||||||||
Nr. | Standard-Anziehdrehmoment | Typ | 1-ON-OFF | 1 - Vollstä Ndige Installation | Stromversorgung | Kommunikationsprotokoll | Ausgabe | Input | Kugelfö Rmiger Winkel Kette/Stents |
(Nm) | 2 - Einstellen | 1-400VAC | 1-ProfBUS | 1-4-20mA | 1-4-20mA | ||||
3-ON-OFF + stellen ein | Installation 2-Separate | 2-230VAC | 2-ModBUS | 2-0-20mA | 2-0-20mA | ||||
3-24VAC | 3-HART | 3-on-off | 3-on-off | x | |||||
4-24VDC | 4-on-off +4-20mA | 4-on-off +4-20mA | /G-Need | ||||||
1 | 100 | DR-GP1- | |||||||
2 | 200 | DR-GP2- | |||||||
3 | 300 | DR-GP3- | |||||||
4 | 600 | DR-GP6- | |||||||
5 | 1000 | DR-GP10- | |||||||
6 | 1200 | DR-GP12- | |||||||
7 | 1600 | DR-GP16- | |||||||
8 | 2000 | DR-GP20+MF14- | |||||||
9 | 2500 | DR-GP25+MF14- | |||||||
10 | 3000 | DR-GP30+MF15- | |||||||
11 | 3500 | DR-GP35+MF15- | |||||||
12 | 4000 | DR-GP40+MF15- | |||||||
13 | 5000 | DR-GP50+MF15- | |||||||
14 | 6000 | DR-GP60+MF25- | |||||||
15 | 8000 | DR-GP80+MF25- | |||||||
16 | 10000 | DR-GP100+MF25- | |||||||
17 | 12000 | DR-GP120+MF30- | |||||||
18 | 16000 | DR-GP160+MF30- | |||||||
19 | 20000 | DR-GP200+MF30- | |||||||
20 | 25000 | DR-GP250+MF35- | |||||||
21 | 30000 | DR-GP300+MF35- | |||||||
22 | 40000 | DR-GP400+MF35- | |||||||
23 | 50000 | DR-GP500+MF35- | |||||||
24 | 56000 | DR-GP560+MF35- | |||||||
Anweisungen | z. B.: DR-GP80Ex1+MF25-211011; Ex1=Ex dII BT4; Ex2=Ex dII BT6; Ex3=Ex dII CT4; Ex4=Ex dII CT6; Wir sind Hersteller, nehmen spezielle Produktkundenbezogenheit an und konzipieren. |
Auswahl-Tisch (linear) | ||||||||
Nr. | Standard-Anziehdrehmoment | Typ | 1-ON-OFF | 1 - Vollstä Ndige Installation | Stromversorgung | Kommunikationsprotokoll | Ausgabe | Input |
(KN) | 2 - Einstellen | 1-400VAC | 0-without | 1-4-20mA | 1-4-20mA | |||
3-ON-OFF + stellen ein | Installation 2-Separate | 2-230VAC | 1-ProfBUS | 2-0-20mA | 2-0-20mA | |||
3-24VAC | 2-ModBUS | 3-on-off | 3-on-off | |||||
4-24VDC | 3-HART | 4-on-off +4-20mA | 4-on-off +4-20mA | |||||
1 | 1 | DR-GP1- | ||||||
2 | 2 | DR-GP2- | ||||||
3 | 5 | DR-GP3- | ||||||
4 | 8 | DR-GP6- | ||||||
5 | 10 | DR-GP10- | ||||||
6 | 12 | DR-GP12- | ||||||
7 | 16 | DR-GP16- | ||||||
8 | 20 | DR-GP20- | ||||||
9 | 25 | DR-GP25- | ||||||
10 | 6 | DR-GP36- | ||||||
11 | 40 | DR-GP40- | ||||||
12 | 60 | DR-GP60- | ||||||
13 | 80 | DR-GP80- | ||||||
14 | 100 | DR-GP100- | ||||||
15 | 120 | DR-GP120- | ||||||
Anweisungen | z. B.: DrGT80Ex1+MF25-211011; Ex1=Ex dII BT4; Ex2=Ex dII BT6; Ex3=Ex dII CT4; Ex4=Ex dII CT6; Wir sind Hersteller, nehmen spezielle Produktkundenbezogenheit an und konzipieren. |
